پردازش تصویر و بینایی ماشین در صنایع

همان گونه که یک بازرس کیفی پس از مشاهده یک محصول از نظر ظاهری و اندازه گیری های ابعادی خاص بر روی آن پی به کیفیت محصول می برد، توسط تصویربرداری دیجیتال از آن محصول و اجرای الگوریتم هایی خاص بر روی دیتای تصویر نیز می توان ویژگی هایی از تصویر را استخراج کرد که سبب درک و بازیابی اطلاعات کیفی و کمی محصول شده و این امر خود سبب افزایش سرعت و بهره وری تولید می شود. این فرآیند نیازمند فناوری پردازش تصویر و یادگیری ماشین است. هر تصویر پیش از پردازش نیازمند بهبود کیفیت در راستای پردازش مورد نظر است. بطور مثال برای پردازش تصویر یک مهره بمنظور استخراج ابعاد و یا عیب یابی، میزان کنتراست قطعه با روشنایی صفحه زیرین آن از اهمیت خاصی برخوردار است. فیلترها، الگوریتمها و تکنیک های بسیاری در پردازش تصاویر استفاده می شوند که در صورت ترکیب آنها با توالی مناسب، می توان قابلیت درک تصاویر را برای ماشین بیشتر کرده و اطلاعات دقیق تری از آنها بدست آورد. برخی از این تکنیک ها عبارتند از :

  • باینریزیشن

تعیین دقیق مرزهای مورد نظر از سایر قسمتهای تصویر

  • قطعه بندی

تقسیم نواحی مورد نظر به قطعه های قابل فهم تر

  • فیلترهای کانولوشن
  • تشخیص لبه
  • تشخیص گوشه
  • استخراج ویژگی
  • تبدیل فوریه

انتقال از حوزه مکان به حوزه فرکانس و فیلتر فرکانس های نویز یا بی اهمیت

  • و …



اما در سطوح بالاتر، در مواردی که به دلیل پیچیدگی پردازش لزوما الگوریتم مشخصی را نمی توان برای تعیین ویژگی و استخراج نتایج از تصویر به کار بست، پای الگوهای یادگیری ماشین به میان می آید که می توان در بسیاری از کاربردهای صنعتی از این امر بهره برد. در این موارد پردازش تصویر بخشی از راه نیل به هدف خواهد بود تا تصویر برای آموزش به ماشین آماده شود.

  • طبقه بندی تصاویر و داده ها
  • دسته بندی اطلاعات
  • تشخیص شی نمونه
  • ردیابی و پیش بینی هدف
  • تشخیص ناهنجاری محصول

و …

برخی از موارد کاربرد یادگیری ماشین در حوزه بینایی ماشین هستند.



عموما برای اهداف صنعتی دوربین های صنعتی بکار می رود تا بتوان با استفاده از ویژگیهای بارز آنها نظیر سایز کوچک، مقاومت دمایی و رطوبتی، فرمان پذیری عالی، گستره فریم ریت خوب و … یک پروژه صنعتی را به بهترین شکل پیش برد.

دوربین های صنعتی مدلهایی گوناگونی دارند که انواع سنسورهای دریافت نور در باندهای UV (Ultra Violet), RGB (Visible) و NIR (Near Infra-Red) را دارا بوده و همچنین شامل اسکن های خطی و منطقه ای (برای سوژه های متحرک یا ایستا) هستند که این امر دست مهندسان را برای طراحی بهتر یک سیستم ویژن باز خواهد گذاشت.



برخی برندهای  مطرح دوربین های صنعتی عبارتند از: Cognex, DALSA, Basler, JAI و Sony



باید در نظر داشت که اغلب اجرای سیستم های پردازش تصویر و بینایی، مکمل مکانیزم های دیگر مانند انواع بگذار و بردار (Pick and Place) اسکارا و دلتا ربات برای انتقال محصول به خط دیگر و یا ریجکت محصولات از خط می باشند.



بازرسی شیشه های دارو و قرص، اندازه گیری ابعادی قطعات و کالیبراسیون، دسته بندی محصولات کاشی و سرامیک بر اساس طرح و رنگ، سورتینگ میوه و سبزی، بازرسی کیفی کاغذ و کارتن، بازرسی قطعات استهلاکی هواپیما،  اندازه گیری و کنترل جابجایی رجیسترهای چاپ رول، بازرسی آنلاین چوب و آهن و شیشه، سورتینگ تایر بر اساس طرح و ابعاد، مانیتورینگ دیگ مواد مذاب، بازرسی آنلاین پروفیل های فلزی، سورتینگ و دسته بندی آجر و سفال، بارکد خوانی و کنترل اصالت کالا و تفکیک اتوماتیک و… برخی از کاربردهای پردازش تصویر و بینایی ماشین در صنعت هستند.



گروه مهندسی دی کنترل آمادگی دارد در تمام زمینه های اتوماسیون صنعتی از جمله پیاده سازی سیستمهای پردازش تصویر و بینایی ماشین در تمامی صنایع با صنعتگران و تولیدکنندگان محترم همکاری نماید.

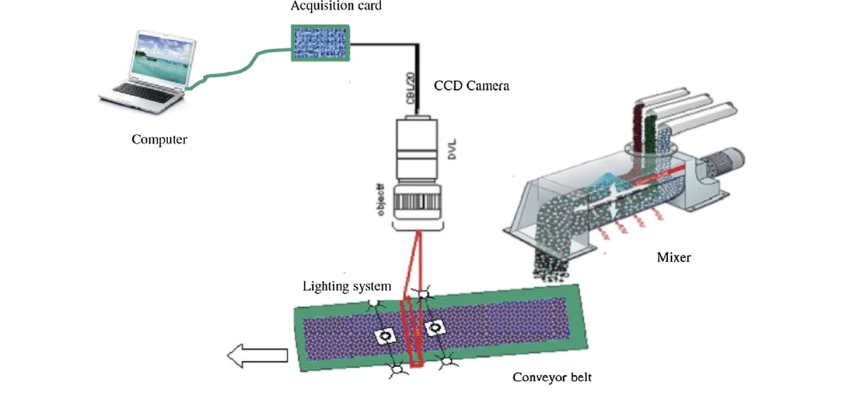

پردازش تصویر مواد ترکیبی

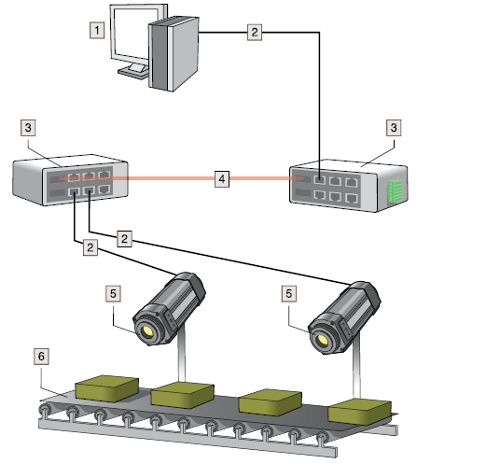

استفاده از پردازش تصویر و بینایی ماشین بر روی خطوط تولید
